Baseband Unit (BBU): Was bedeutet BBU?

Was ist eine BBU? Das Baseband Unit verstehen

In der heutigen Diskussion befassen wir uns mit der Baseband Unit (BBU), einer kritischen Komponente des Funkzugangsnetzes (RAN). Dieser Artikel behandelt ihre Rolle, Bedeutung, Kernfunktionen, interne Architektur und die realen Produkte, die diese Technologie in 4G- und 5G-Netzen zum Leben erwecken.

Eine Baseband Unit (BBU) ist ein grundlegender Baustein drahtloser Kommunikationssysteme, insbesondere in Mobilfunknetzen. Sie verarbeitet Basisbandsignale — die ursprünglichen Frequenzen von Übertragungen, bevor sie einer Modulation unterzogen werden. Die BBU ist für die Konvertierung, Rahmenstrukturierung und Modulation dieser Signale zuständig, um eine effiziente und zuverlässige Übertragung zu gewährleisten. Im Wesentlichen fungiert die BBU als „Gehirn“ des Basisstationssystems und koordiniert die effektive Kommunikation zwischen verschiedenen Netzelementen. Da die von ihr verarbeiteten Signale Informationen in ihrer unmodulierten Rohform übertragen, ist die BBU entscheidend für die Wahrung der Integrität von Sprach-, Nachrichtendiensten und mobilen Daten in der gesamten Bereitstellungskette.

Definition: Was bedeutet BBU?

BBU steht für Baseband Unit. Sie verarbeitet Basisbandsignale und spielt eine zentrale Rolle sowohl in 4G-LTE- als auch in 5G-Netzen. In 5G-Umgebungen ist die BBU für die Verwaltung aller 5G-Protokollstapel und die Gewährleistung einer nahtlosen Latenzarmen Anbindung an das 5G-Kernnetz verantwortlich. Unter 5G-Spezifikationen wird die traditionelle monolithische BBU logisch in eine Central Unit (CU) und eine Distributed Unit (DU) aufgeteilt, dennoch erfüllt die kombinierte Hardware weiterhin die Gesamtaufgabe der Basisbandverarbeitung.

Wie funktioniert eine BBU?

Eine Baseband Unit erfüllt mehrere kritische Funktionen in einem drahtlosen Kommunikationssystem:

1. Signalverarbeitung — Die BBU übernimmt die digitale Verarbeitung von Informationen zwischen einer Basisstation (BS) und Mobilgeräten. Sie ermöglicht Sprach- und Hochgeschwindigkeits-Datenübertragungen durch Interpretation, Kodierung und Verwaltung der Basisbandfrequenzen, die jedem verbundenen Benutzer zugewiesen sind.
2. Netzverbindung — Die BBU bildet die Schnittstelle sowohl zum Funknetz als auch zum Kernnetz. Sie verbindet sich über Glasfaser-Backhaul-Kabel mit dem Kernnetz, unterstützt Netzverwaltungsfunktionen und gewährleistet einen reibungslosen bidirektionalen Datenfluss.
3. Funkressourcen- und Steuerungsfunktionen — Die BBU verwaltet Funkressourcen, übernimmt die Leistungssteuerung und überwacht die Systemwartung, um einen effizienten und hochwertigen Betrieb der Basisstation in allen versorgten Zellen zu gewährleisten.
4. Integration mit Remote Radio Heads (RRH / RRU) — BBUs arbeiten eng mit Remote Radio Heads zusammen. Basisbanddaten werden über Glasfaser-Fronthaul-Verbindungen (CPRI / eCPRI) zu verteilten RRUs übertragen, die in der Nähe der Antennen am Zellstandort montiert sind. Dort werden digitale Signale für die Übertragung über die Luftschnittstelle in Hochfrequenz umgewandelt — und auf dem Empfangspfad wieder zurück.
5. C-RAN-Architektur — In C-RAN-Bereitstellungen (Cloud Radio Access Network) werden BBUs zentralisiert und in rechenzentrumsähnlichen Geräteräumen zusammengefasst, während RRUs an den physischen Zellstandorten verteilt bleiben. Diese Trennung ermöglicht die gemeinsame Nutzung von Ressourcen, vereinfachte Upgrades und eine flexiblere, skalierbare Netzverwaltung für Mobilfunkbetreiber.

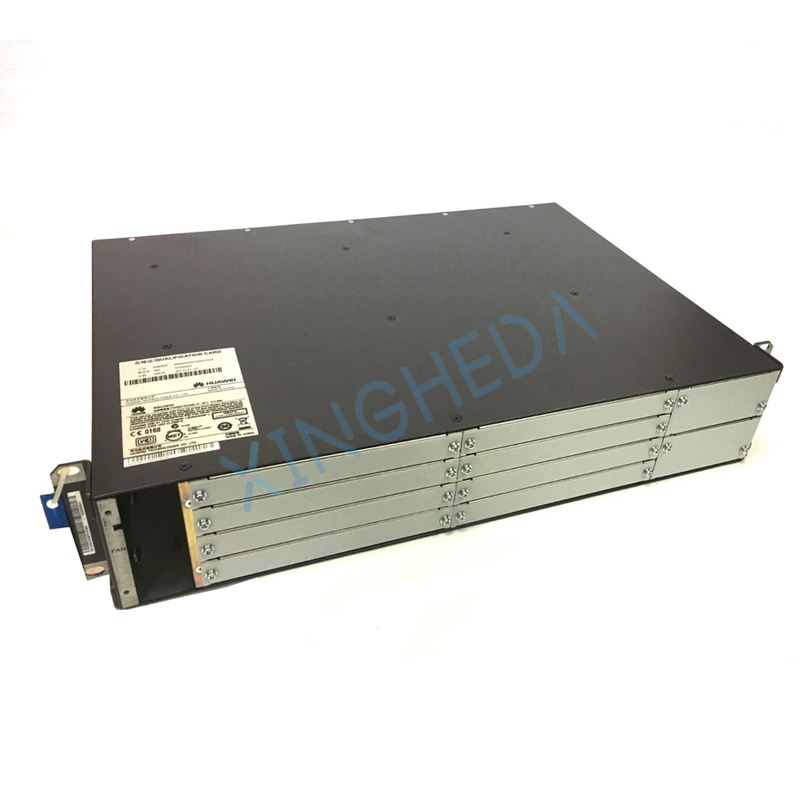

Reale Baseband-Unit-Produkte

Mehrere große Anbieter liefern BBU-Hardware aus, die für verschiedene Netzgenerationen optimiert ist. Hier sind repräsentative Beispiele, die häufig in der Praxis eingesetzt werden:

Hinweis: Eine BBU und eine RRU/RRH sind zwei Hälften desselben Basisstationssystems. Die BBU übernimmt die digitale Basisbandverarbeitung; die RRU/RRH kümmert sich um HF-Konvertierung, Filterung und Verstärkung in der Nähe der Antenne.

Komponenten einer Basisbandeinheit (BBU)

Ein vollständiges BBU-System setzt sich aus mehreren Funktionsmodulen zusammen, von denen jedes eine spezifische Aufgabe hat.

Zentraleinheit (Central Unit, CU)

• PDCP (Packet Data Convergence Protocol): Verwaltet die Aggregation und Segmentierung von Datenpaketen, um eine effiziente Datenübertragung sicherzustellen.
• SDAP (Service Data Adaptation Protocol): Regelt das Mapping von Datenströmen auf die entsprechenden Dienstgütestufen (QoS-Stufen).
• Steuerungsebenen-Funktionen (Control-Plane Functions): Verwaltet Signalisierungs- und Steuerinformationen, die für den Netzbetrieb unerlässlich sind.
• Benutzerebenen-Funktionen (User-Plane Functions): Verantwortlich für die Verarbeitung und Weiterleitung der eigentlichen Nutzdaten der Endbenutzer.

Verteilte Einheit (Distributed Unit, DU)

• RLC (Radio Link Control): Verwaltet Funktionen der Sicherungsschicht (Data-Link-Layer) wie Fehlerorrektur und Flusssteuerung.
• MAC (Medium Access Control): Steuert den Zugriff auf das physikalische Übertragungsmedium und übernimmt Scheduling sowie Ressourcenzuweisung.
• PHY (Physische Schicht / Physical Layer): Verwaltet die physikalische Übertragung von Daten einschließlich Modulation und Demodulation.
• Echtzeitverarbeitung (Real-Time Processing): Gewährleistet eine zeitnahe, latenzarme Verarbeitung, um die strengen Zeitvorgaben moderner 5G-Dienste zu erfüllen.

Funkeinheit (Radio Unit / RU / RRH)

• HF-Sender (RF Transmitter): Wandelt Basisband-Signale zur Übertragung in Hochfrequenzsignale (HF-Signale) um.
• HF-Empfänger (RF Receiver): Wandelt empfangene HF-Signale wieder in Basisband-Signale um.
• Filterung (Filtering): Entfernt unerwünschte Frequenzen außerhalb des Bandes, um die Signalreinheit zu verbessern.
• Verstärkung (Amplification): Erhöht die Signalleistung, um den Zielbereich der Funkabdeckung zu erreichen.

Schnittstellen (Interfaces)

• Fronthaul-Schnittstelle (eCPRI / CPRI): Verbindet die CU/DU mit der RU und ermöglicht eine latenzarme Hochgeschwindigkeitskommunikation.
• Backhaul-Schnittstelle (Backhaul Interface): Verbindet die BBU mit dem Kernnetz und erleichtert die Datenübertragung zwischen der Basisstation und dem Kernnetz.
• Synchronisationsschnittstelle (Synchronization Interface): Gewährleistet die Timing- und Frequenzgenauigkeit über Netzwerkknoten hinweg, was für die Aufrechterhaltung der Synchronisation zwischen Elementen von entscheidender Bedeutung ist.

Steuerungs- und Verwaltungsfunktionen

• Ressourcenzuweisung: Verwaltet die Verteilung von Spektrum-, Rechen- und Übertragungsressourcen für eine optimale Leistung.
• Leistungsregelung: Passt die Sendeleistungspegel an, um die Signalqualität zu optimieren und Interzelleninterferenzen zu minimieren.
• Handover-Management: Überwacht den Übergang von Mobilgeräten zwischen Funkzellen, um eine kontinuierliche Verbindung aufrechtzuerhalten.

Signalverarbeitung

• Codierung / Decodierung: Wandelt Daten in ein übertragbares Format um und nach dem Empfang wieder in ihre ursprüngliche Form.
• Modulation / Demodulation: Wandelt Basisbandsignale für die Übertragung in HF-Signale um und umgekehrt.
• Digitale Signalverarbeitung (DSP): Führt komplexe mathematische Operationen aus, um die Qualität und Zuverlässigkeit der gesendeten und empfangenen Signale zu verbessern.

Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen einer BBU und einer RRU / RRH?

A: Die BBU ist für die digitale Basisbandverarbeitung – Codierung, Modulation, Protokollverarbeitung und Kernnetzwerkanbindung – verantwortlich und wird typischerweise drinnen in einem Geräteraum installiert. Die RRU/RRH übernimmt die Hochfrequenzdomäne: Sie wandelt digitale Basisbandsignale in HF-Funkwellen um (und umgekehrt), führt Filterung und Verstärkung durch und wird normalerweise draußen in der Nähe der Antenne montiert. Sie sind über Glasfaser-Fronthaul-Verbindungen verbunden.

F2: Wie verhält sich die CU-DU-Aufteilung zu einer herkömmlichen BBU in 5G?

A: In 4G liefen praktisch alle Basisbandfunktionen in einem einzigen integrierten BBU-Gehäuse. In 5G ist diese Funktion logisch aufgeteilt: Die CU verarbeitet Protokolle der höheren Schichten ohne Echtzeitanforderungen (PDCP, SDAP), während die DU zeitkritische Verarbeitungen der unteren Schichten (RLC, MAC, PHY) übernimmt. CU und DU können auf separater Hardware oder virtualisierten Plattformen laufen, was Betreibern flexible Bereitstellung, Ressourcen-Pooling und Unterstützung für Network Slicing bietet.

F3: Kann eine BBU allein ohne eine RRU arbeiten?

A: Nein. Eine BBU allein führt nur die digitale Basisbandverarbeitung aus und kann keine Funkwellen senden oder empfangen. Ein vollständiges Basisstationssystem erfordert die BBU sowie eine RRU/RRH (und Antenne), um Endbenutzern drahtlose Dienste bereitstellen zu können.

F4: Warum sind Glasfaserkabel zwischen der BBU und der RRU erforderlich?

A: Fronthaul-Protokolle wie CPRI (4G) und eCPRI (5G) erfordern eine sehr hohe Bandbreite und enge Zeitsynchronisation. Kupferverkabelung kann diese Durchsatz- und Latenzanforderungen nicht erfüllen, weshalb Glasfaser verwendet wird, um große Mengen an Basisbanddaten zwischen zentralisierter Basisband-Hardware und Remote Radio Units zu übertragen.

F5: Arbeiten echte BBU-Produkte wie die BBU5900, Nokia AMIA oder Ericsson 4418 herstellerübergreifend zusammen?

A: Prinzipiell müssen BBU und RRU zur Produktlinie und Luftschnittstellennorm desselben Herstellers passen, um zusammenzuarbeiten, da die Fronthaul-Schnittstelle und die Protokolle herstellerspezifisch sind. Diese Modelle sind jeweils dafür ausgelegt, innerhalb des RAN-Portfolios ihres eigenen Herstellers zu arbeiten – beispielsweise paart sich die HUAWEI BBU5900 mit Huawei-RRUs, während die Ericsson 4418 B40T Teil der Basisstationskette von Ericsson ist.
