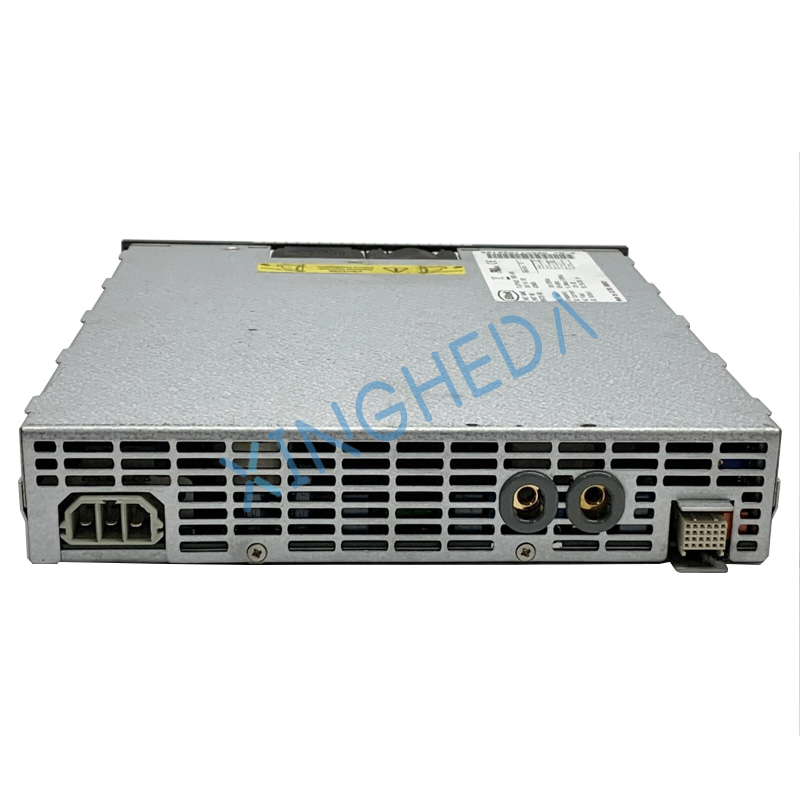

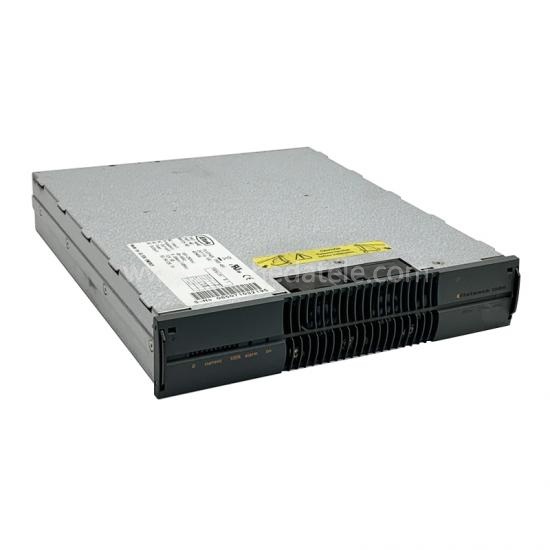

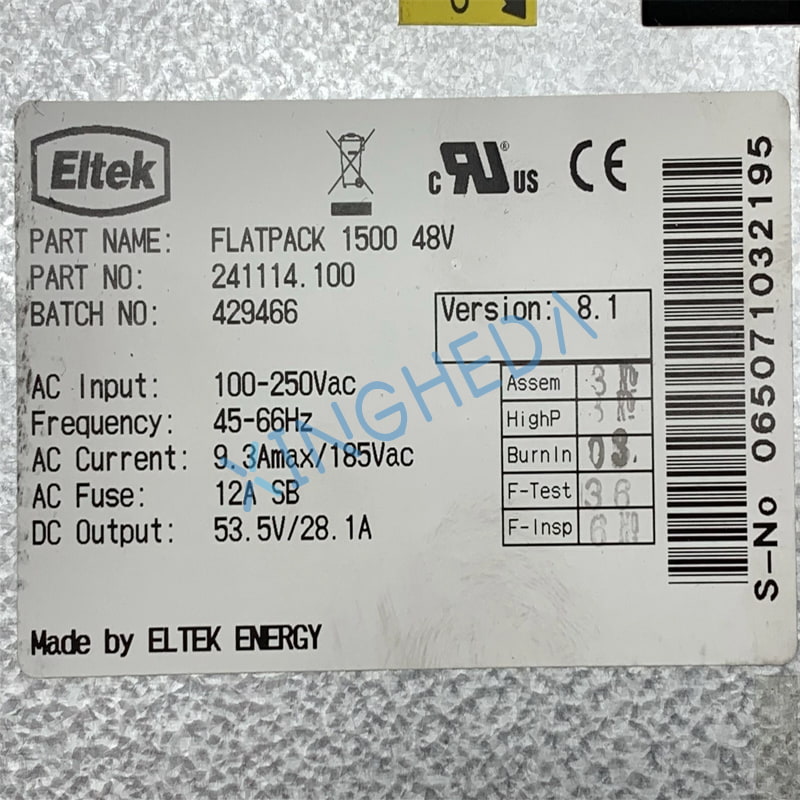

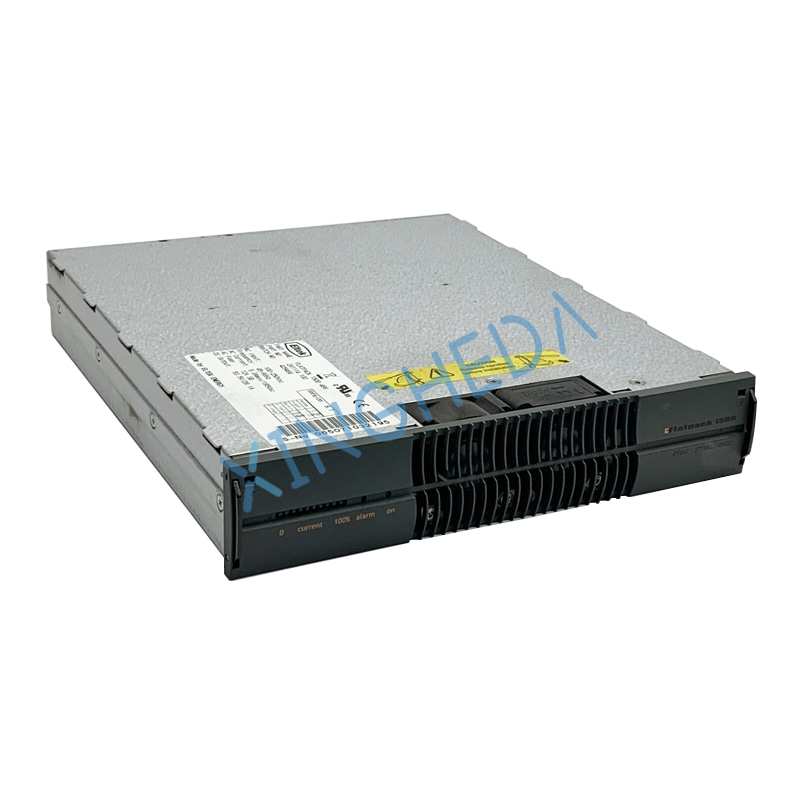

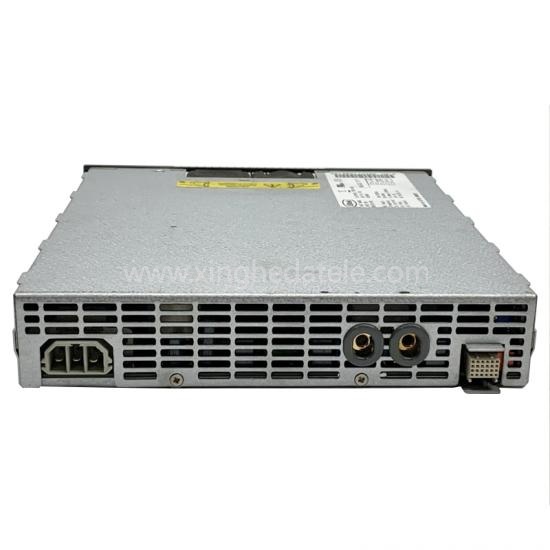

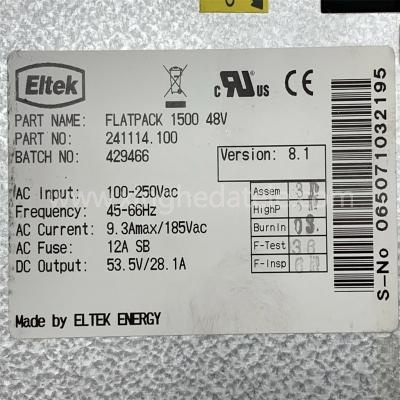

Eltek 241114.100 Flatpack2 48/1500 Gleichrichter 48V 1500W

Technische Spezifikationen

1. AC-Eingang

• Nenneingangsspannung: 230 VAC
• Betriebseingangsbereich: 85 – 300 VAC (Nennbetriebsfenster 185–275 VAC)
• Eingangsfrequenz: 45 – 66 Hz
• Maximaler Eingangsstrom bei 230 VAC Volllast: 11,6 A
• Interne Eingangssicherung, integrierter Überspannungs- und Blitzschutz

2. DC-Ausgang

• Nennausgangsleistung: 1500 W
• Nennausgangsspannung: 48 VDC
• Maximaler Ausgangsstrom: 31 A
• Standard-Erhaltungsspannung: 53,5 VDC
• Einstellbarer Ausgangsspannungsbereich: 42,0 VDC ~ 57,6 VDC
• Genauigkeit der statischen Spannungsregelung: ±0,5 % (10 % – 100 % Last)
• Ausgangswelligkeit und Rauschen:
• Aktive automatische Stromaufteilung für parallele Module
• Konstante Strombegrenzung bei Kurzschlussbedingungen, automatische Wiederherstellung nach Fehlerbeseitigung

3. Wirkungsgrad und thermische Leistung

• Spitzenwirkungsgrad: ≥ 93 %
• Typischer Wirkungsgrad: über 92 % bei 40 % ~ 90 % Last
• Kühlung: Temperaturgesteuerte Lüfter mit variabler Drehzahl und Doppelkonvektion
• Geräuschpegel:
• MTBF des Lüfters: > 200.000 Stunden (gemäß Telcordia SR-332)

4. Umweltklassifizierungen

• Betriebstemperatur: -40°C ~ +75°C
  • Volle 1500-W-Ausgangsleistung: -40°C ~ +55°C
  • Automatische Leistungsreduzierung oberhalb von +55°C
• Lagertemperatur: -40°C ~ +85°C
• Relative Luftfeuchtigkeit: 5% ~ 95% RH, nicht kondensierend
• Isolationsprüfspannung: 3 kV AC zwischen Eingang und Ausgang

5. Mechanische Abmessungen

• Größe (B × H × T): 109 mm × 41,5 mm × 327 mm
• Nettogewicht: 1,95 kg
• Bauform: Standard-1U-Flatpack2-Rack-Steckplatz, hot-swappable

6. Anzeige & Kommunikation

• LED-Statusanzeigen an der Frontblende mit 3 Farben:
  • Grün OK: Normaler Betrieb
  • Gelb WARN: Geringfügige Warnungen (hohe Temperatur, niedrige Lüftergeschwindigkeit, Eingangsunterspannung, Strombegrenzung)
  • Rot FAULT: Kritische Abschaltfehler (OVP, Kurzschluss, Lüfterausfall, Übertemperatur-Sperre)
• Kommunikationsschnittstelle: CAN-Bus, kompatibel mit Smartpack2-Controller, unterstützt SNMP-Fernnetzwerkverwaltung

7. Vollständige Schutzfunktionen

• Ausgangsüberspannungsschutz (OVP) mit Abschaltverriegelung
• Konstante Strombegrenzung bei Kurzschluss, automatische Wiederherstellung
• Übertemperaturschutz (zuerst Leistungsreduzierung, vollständige Abschaltung bei extremer Temperatur)
• AC-Eingangs-Unter-/Überspannungssperre
• Erkennung von Lüfterausfall & Abschaltung
• Verpolungsschutz, Überspannungsschutz
